Nel mio quotidiano girovagare in Internet alla caccia di qualche circuito orientale goloso ed economico con il quale fare “arditi” esperimenti, mi sono imbattuto nel seguente “LN-BT02 Stereo Smart 4.0 Bluetooth Audio Receiver Module”, che può essere acquistato online a meno di € 8. Le caratteristiche tecniche dichiarate sono :

Bluetooth specification: Bluetooth V4.0 + EDR
Transmission power: CLASS2
Bluetooth protocol: HFP V1.5 A2DP (1.1), AVCRP1.3
Hands-free agreement: 1.6
Transmission distance: 15M
Power supply voltage: 3.6-30V
Frequency response: 80Hz-22KHz
SNR: >80dB
Output power: >600mV
Stereo separation level:> 50dB
Channel balance: <2dB

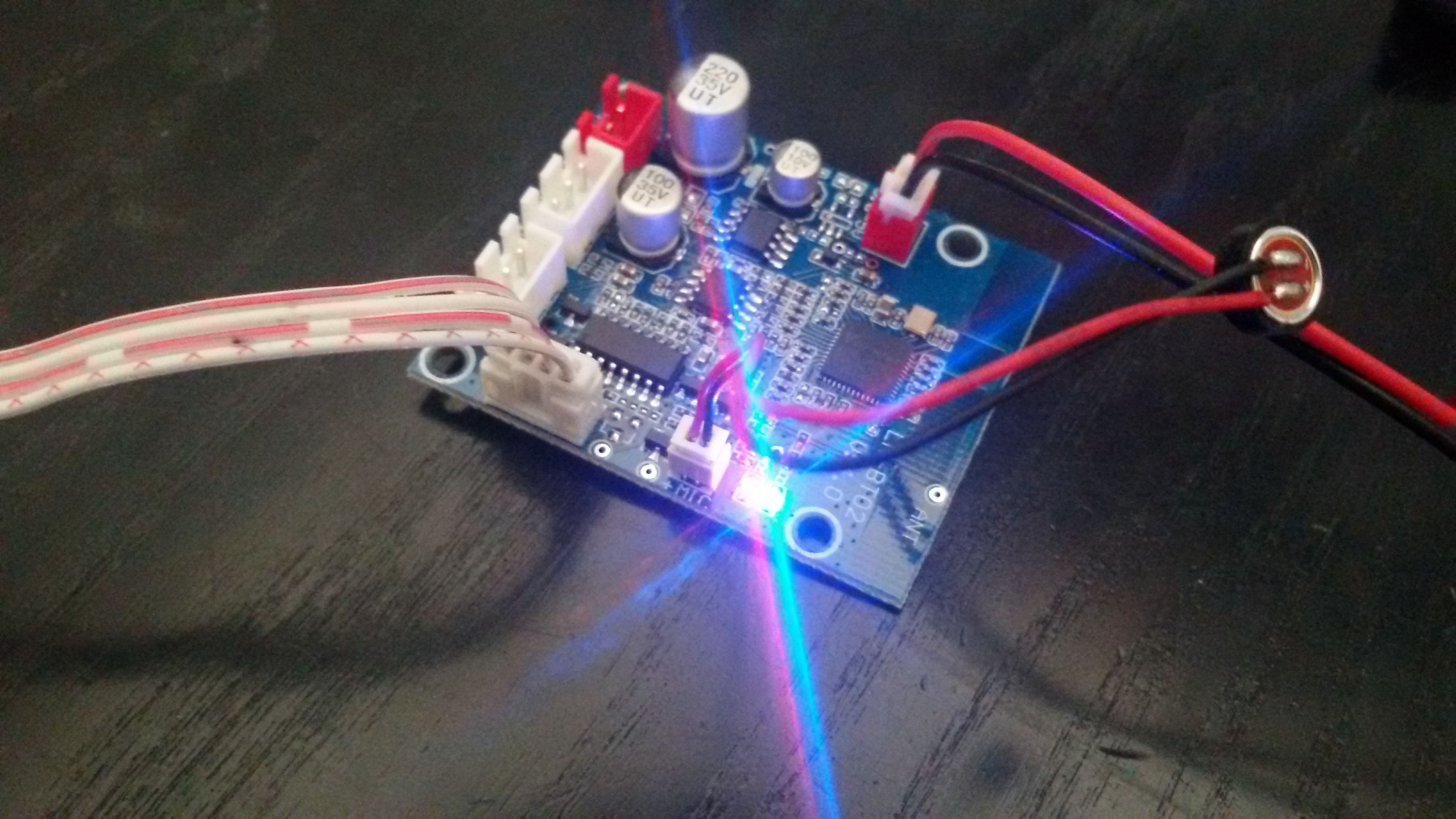

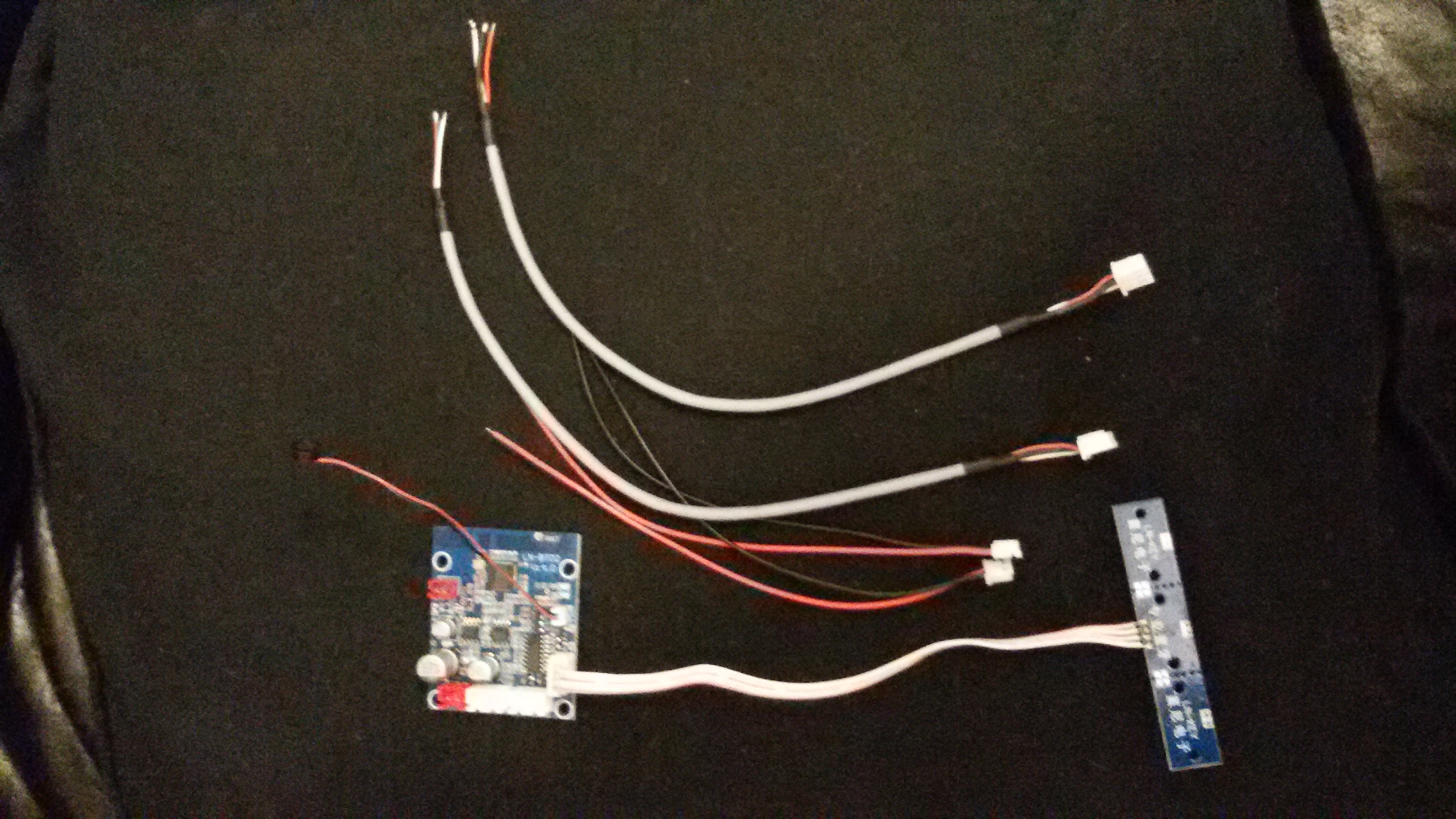

Si tratta in sintesi di un ricevitore audio stereo Bluetooth 4.0 che effettua la conversione D/A presentando un segnale analogico stereo in uscita con una tensione di 600 mV. L’alimentazione non è certo un problema in quanto la scheda accetta su un connettore una tensione compresa tra i 3,6 V e i 5 V oppure su un altro connettore una tensione dai 7 V ai 30 V. In funzione della tensione che abbiamo a disposizione opteremo o per l’una o per l’altra. In aggiunta questa scheda può anche accettare sull’ingresso Aux un ulteriore segnale stereofonico qualora ci fosse questa necessità. E’ presente inoltre un ingresso microfonico, con relativo microfono in dotazione, per poter ascoltare e parlare qualora ci si collegasse in telefonia con uno smartphone. A corredo viene fornita una scheda con 3 pulsanti per gestire le varie funzioni del circuito (volume, cambio traccia, …). Molto comoda è la dotazione di cavetti forniti e guardando le indicazioni sulla scheda sarà praticamente impossibile fare collegamenti errati.

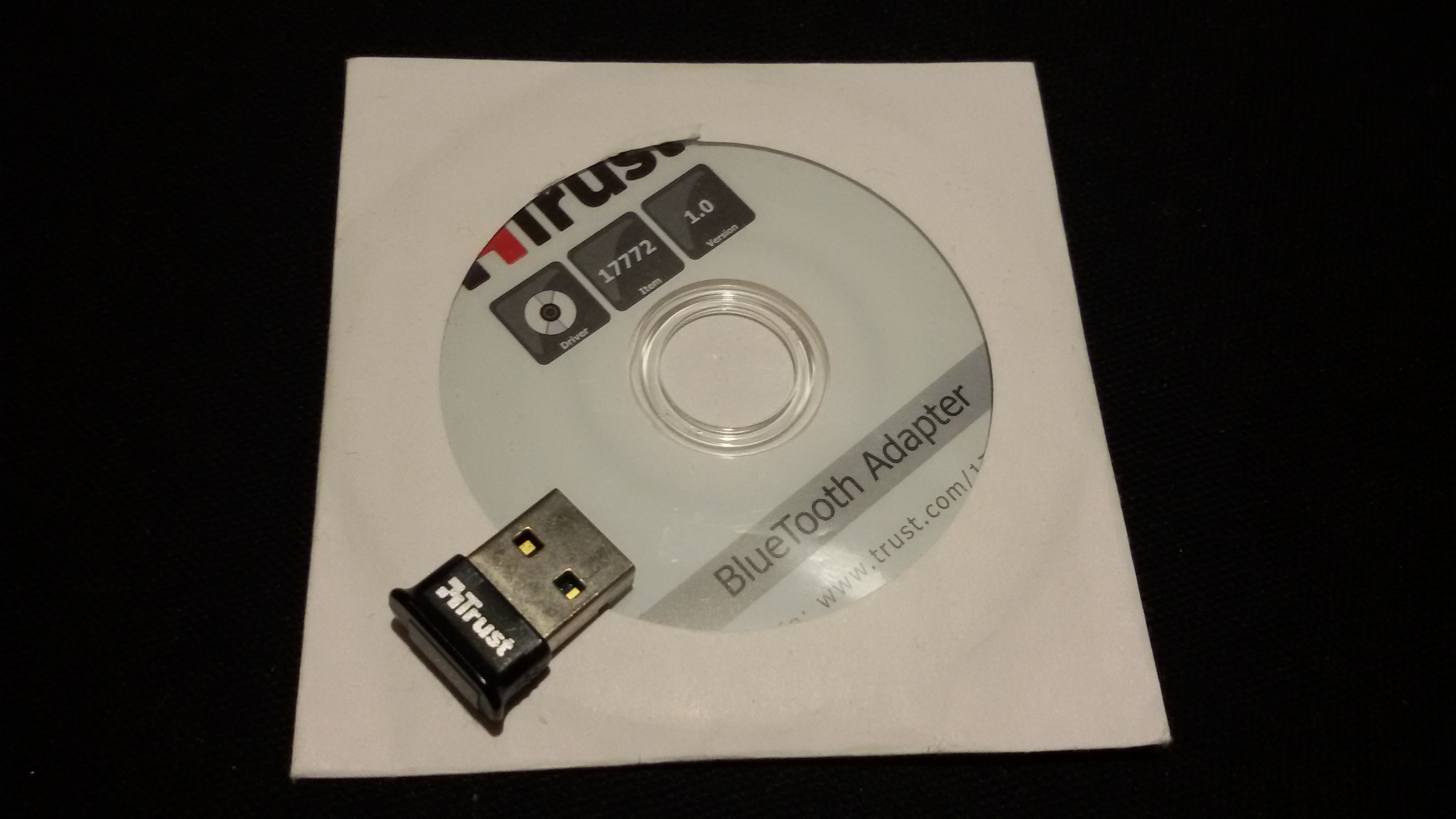

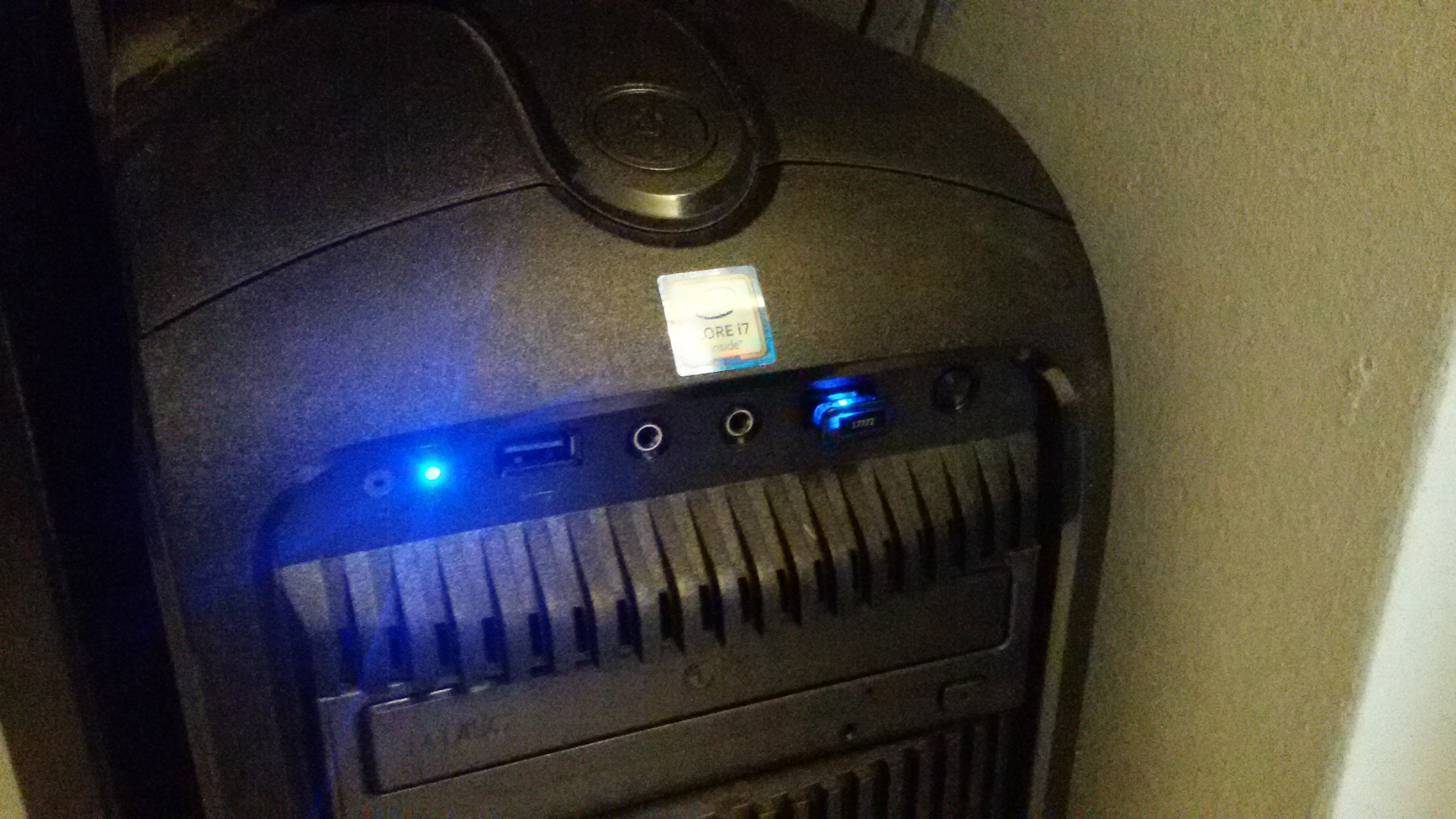

E’ evidente che un circuito di questo tipo si presta a parecchie applicazioni. Se la vostra auto non è dotata di Bluetooth potrete con un minimo di lavoro ovviare al problema e quindi gestire telefonia e musica per mezzo dello smartphone. Altra interessante applicazione è la creazione di un ricevitore Bluetooth per il vostro impianto HiFi comandato da PC, tablet o smartphone. A differenza di smartphone e tablet che sono dotati di interfaccia Bluetooth, nel caso di un PC fisso/portatile non dotato di Bluetooth si può utilizzare un pennino USB Bluetooth.

Non ultima è la possibilità di costruirvi, aggiungendo una batteria ricaricabile, una scheda amplificatrice di opportuna potenza e i relativi altoparlanti, un diffusore Bluetooth che potrete portarvi al seguito dove più vi piacerà.

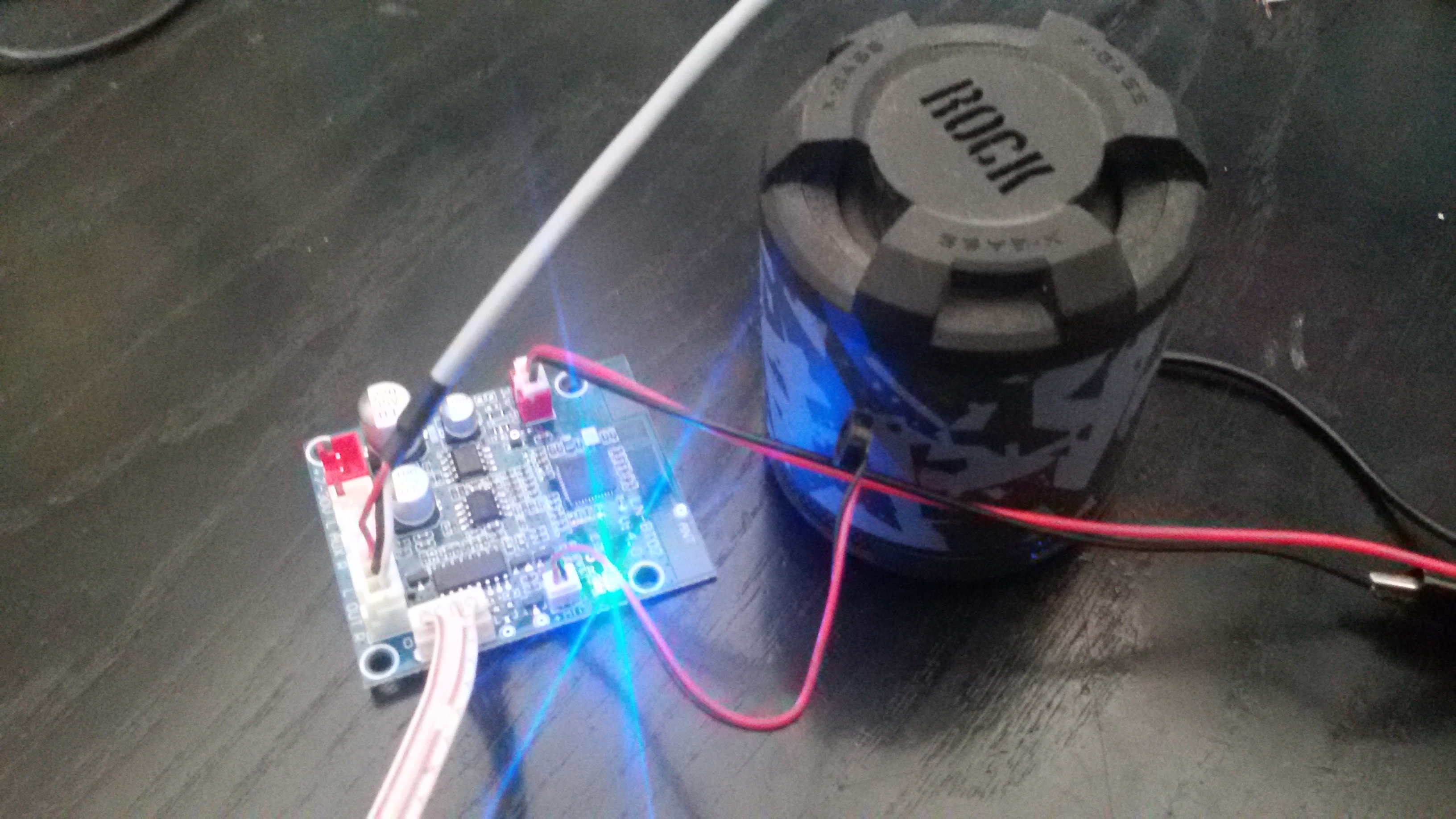

Il primo esperimento è consistito nel collegare l’uscita stereofonica a un microdiffusore con batteria ricaricabile. Il risultato è stato molto incoraggiante, per cui penso proprio che mi sbizzarrirò in diverse applicazioni, dal momento che mi sono regalato 3 di queste schede dall’esiguo costo. Potrebbe essere interessante l’uso del plexyglass dal momento che la scheda è anche bella da vedere.

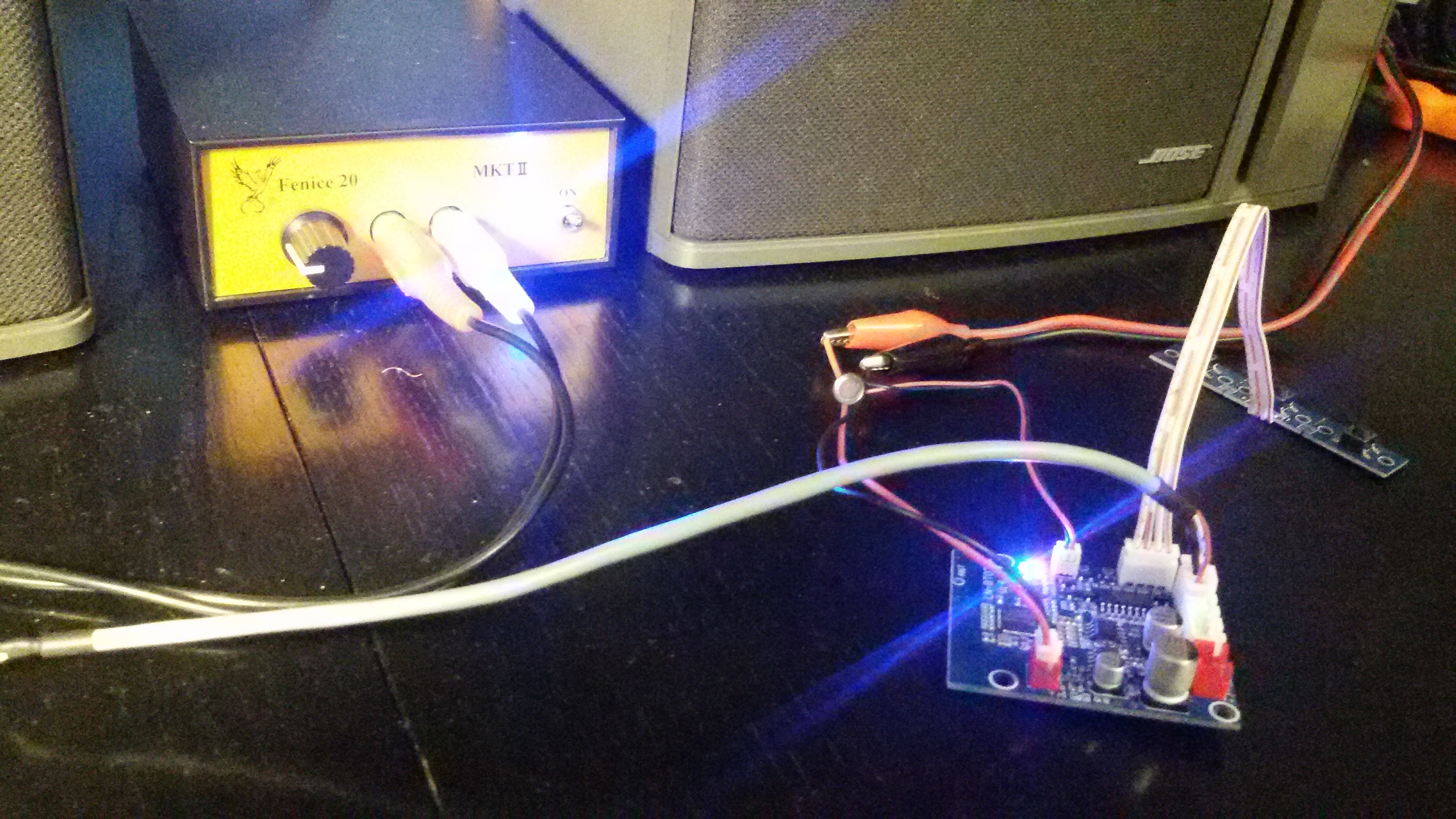

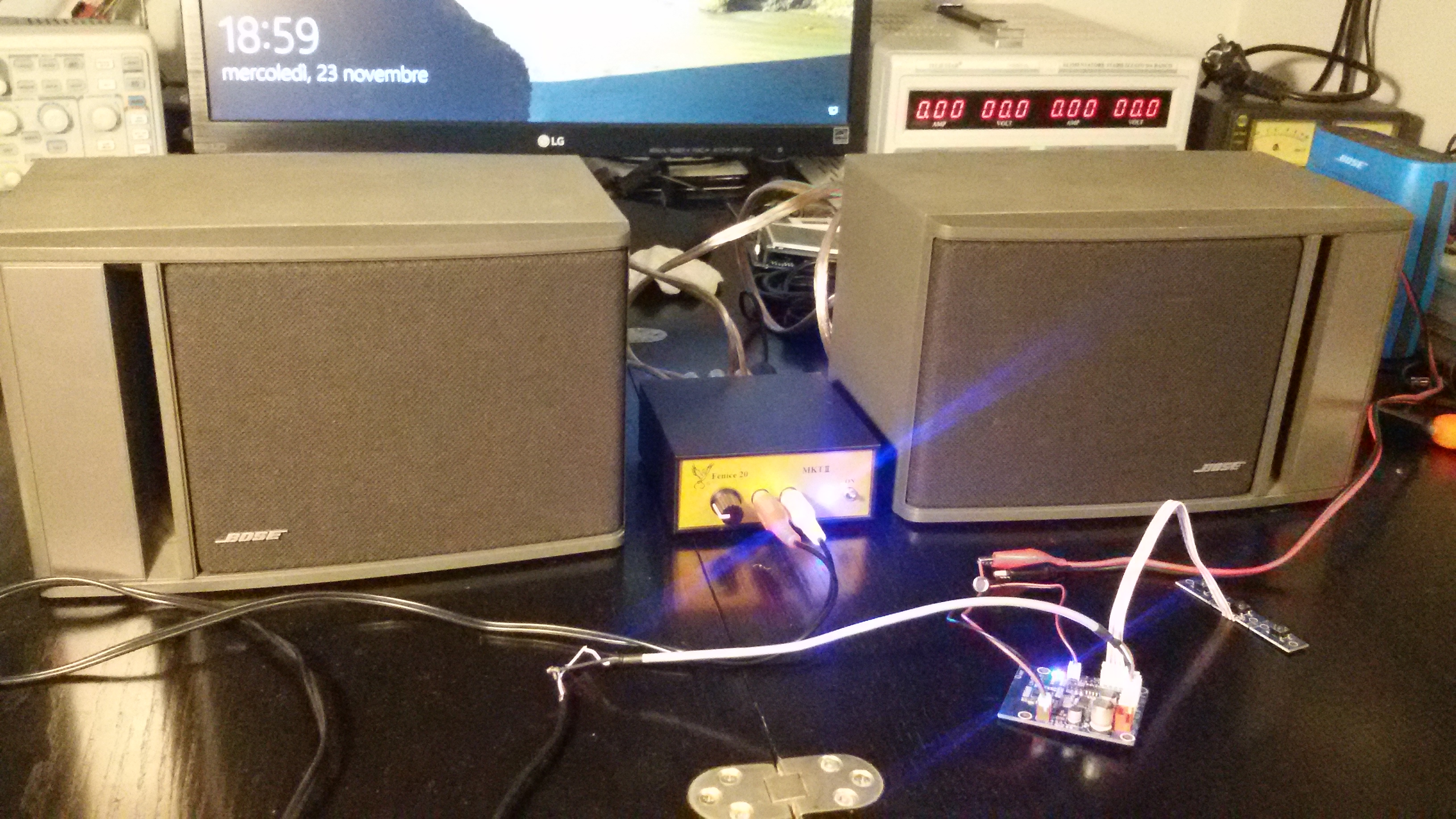

Grande soddisfazione ho avuto collegando questa scheda Bluetooth con l’amplificatore Fenice® 20 MKTII e con un paio di vecchi piccoli diffusori della Bose, i Model 141. Il suono di questo sistema è molto gradevole e di ottimo impatto.

Mi permetto di far notare che i LED, attualmente utilizzati da molti, hanno una luce che è, oserei dire, accecante … 🙂

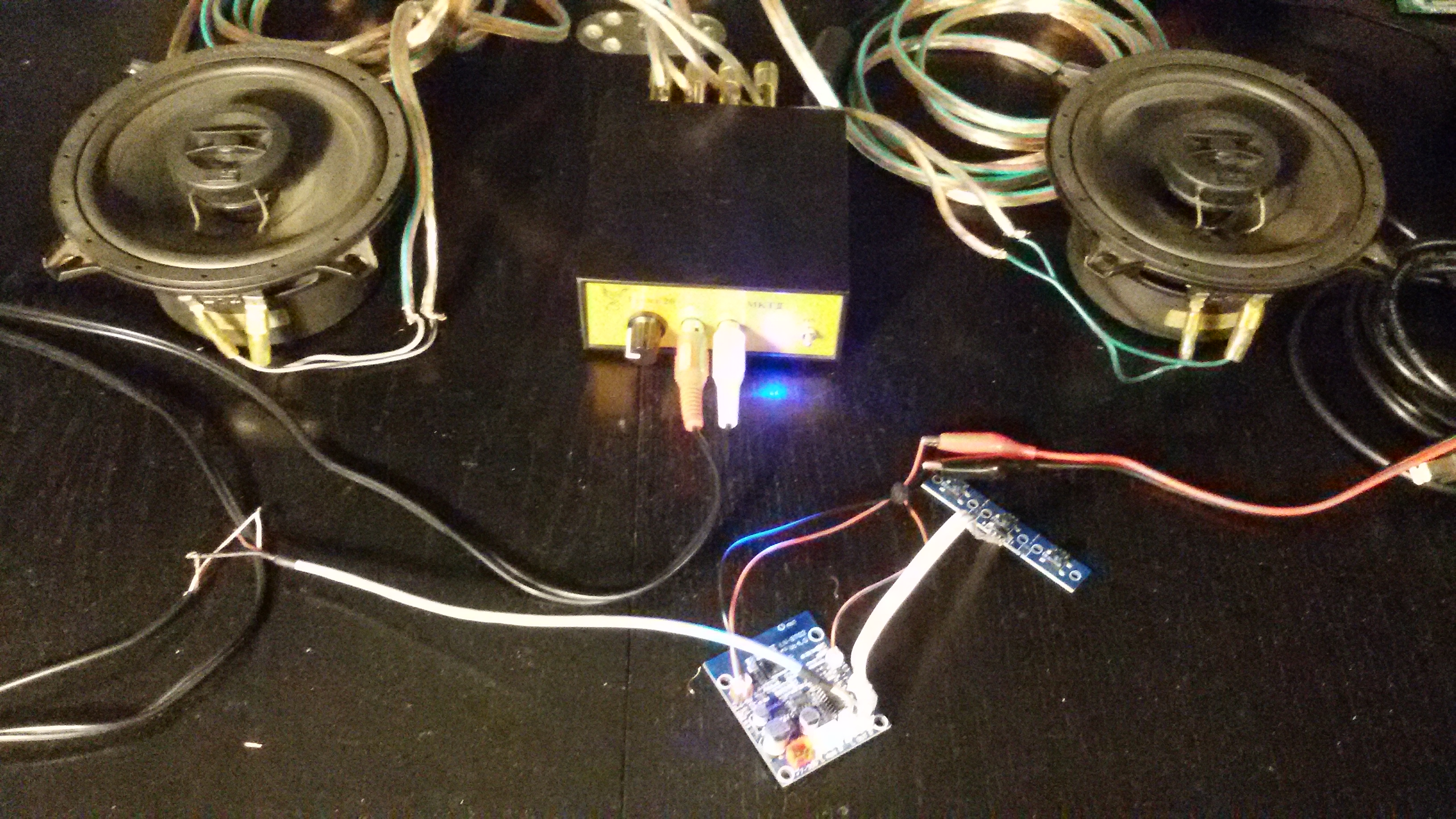

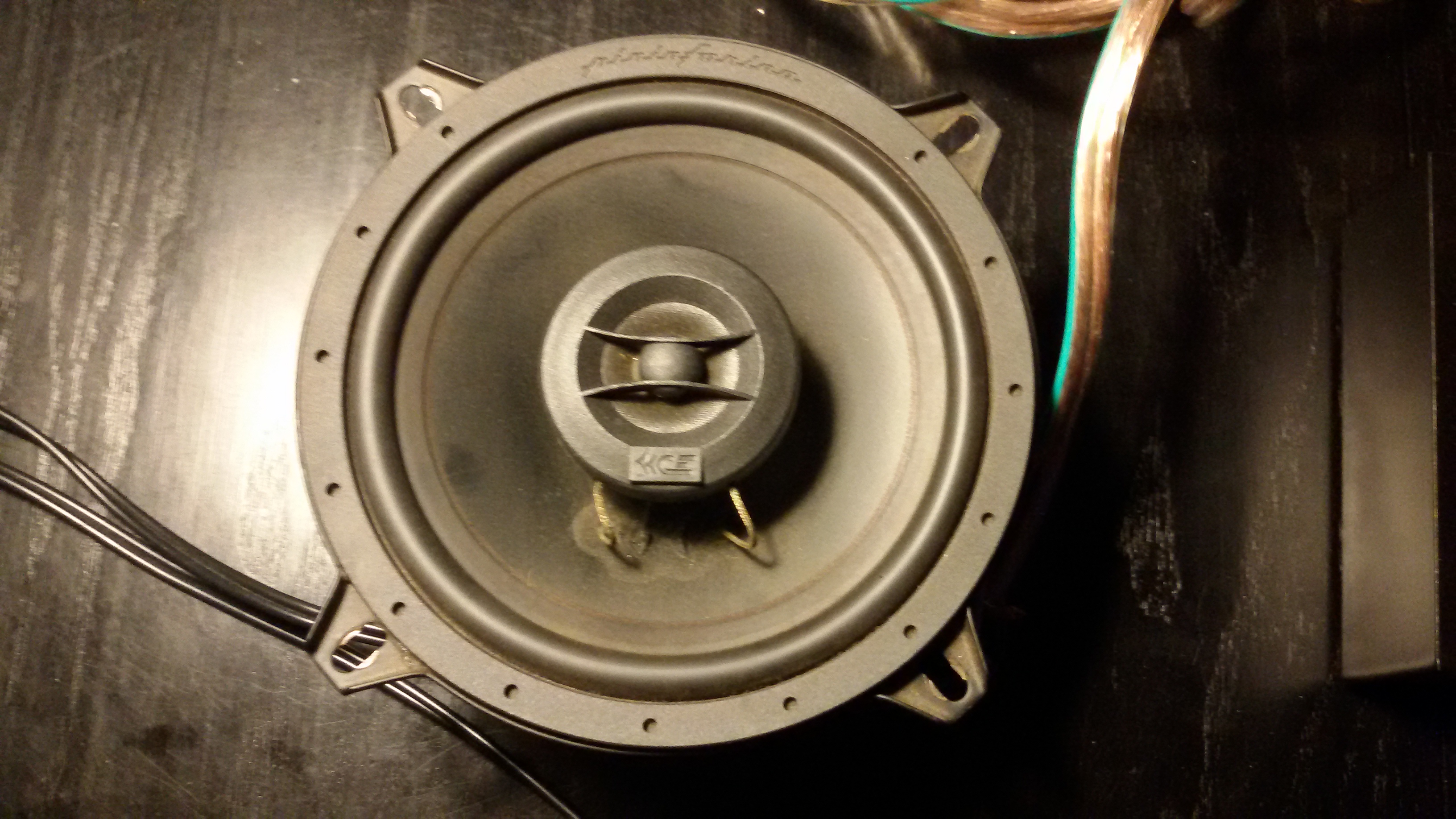

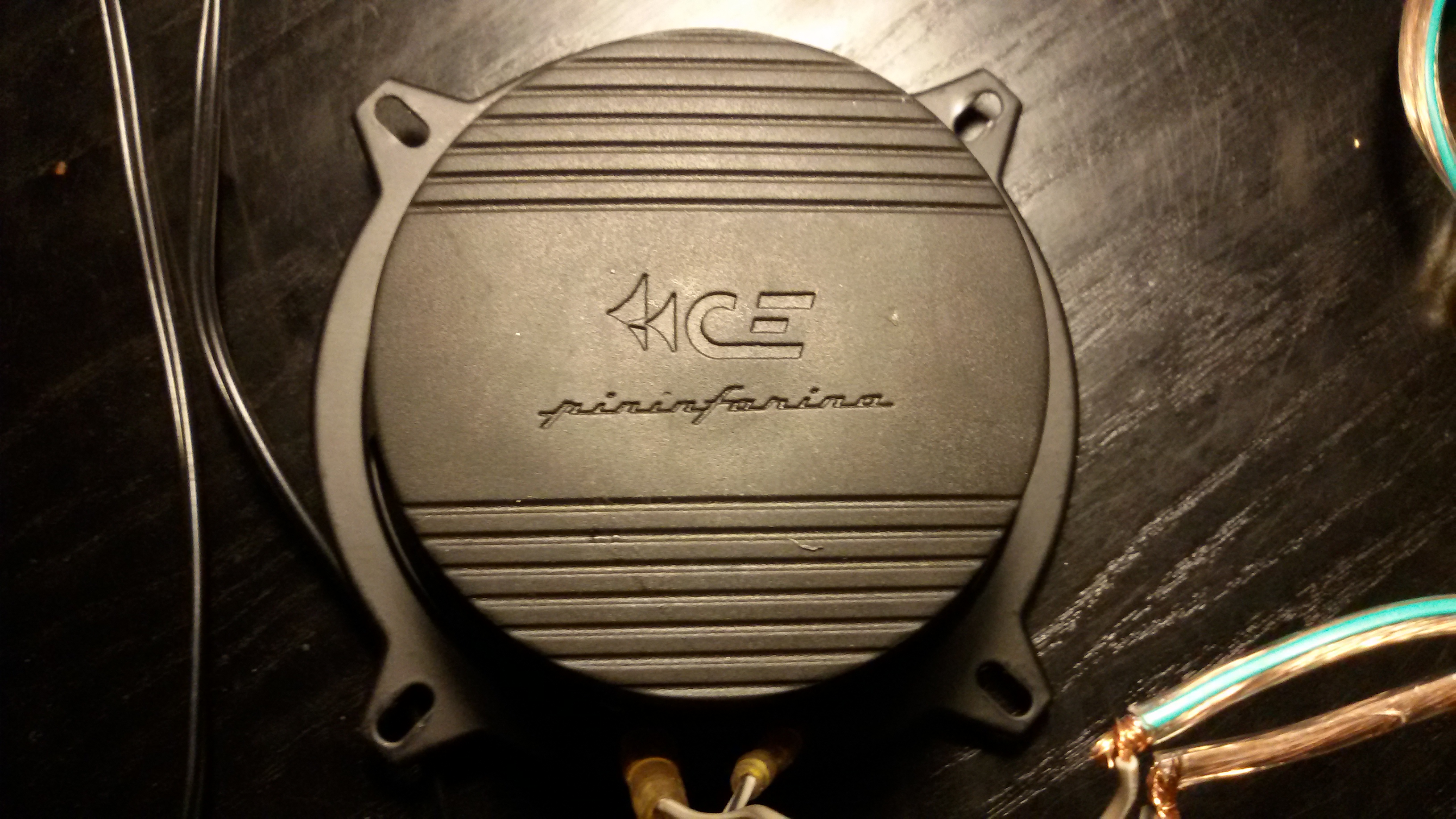

Altro esperimento interessante è stato quello di utilizzare un paio di altoparlanti da autoradio con impedenza 4 Ω, Coral Electronic Pininfarina, recuperati dal pianale di una mia vecchia auto.

Li ho quindi collegati alla scheda Bluetooth e all’amplificatore.

Questi altoparlanti, che ricordo molto ben suonanti sul pianale, chiaramente senza cassa acustica non possono esprimersi al meglio. Sarà quindi mia cura provare a realizzare qualcosa in merito. Da queste considerazioni viene spontaneo pensare di realizzare un Diffusore Bluetooth con una spesa minima.

Concludo dicendo che questa pagina è un continuo Work in Progress … stay tuned ! 🙂
