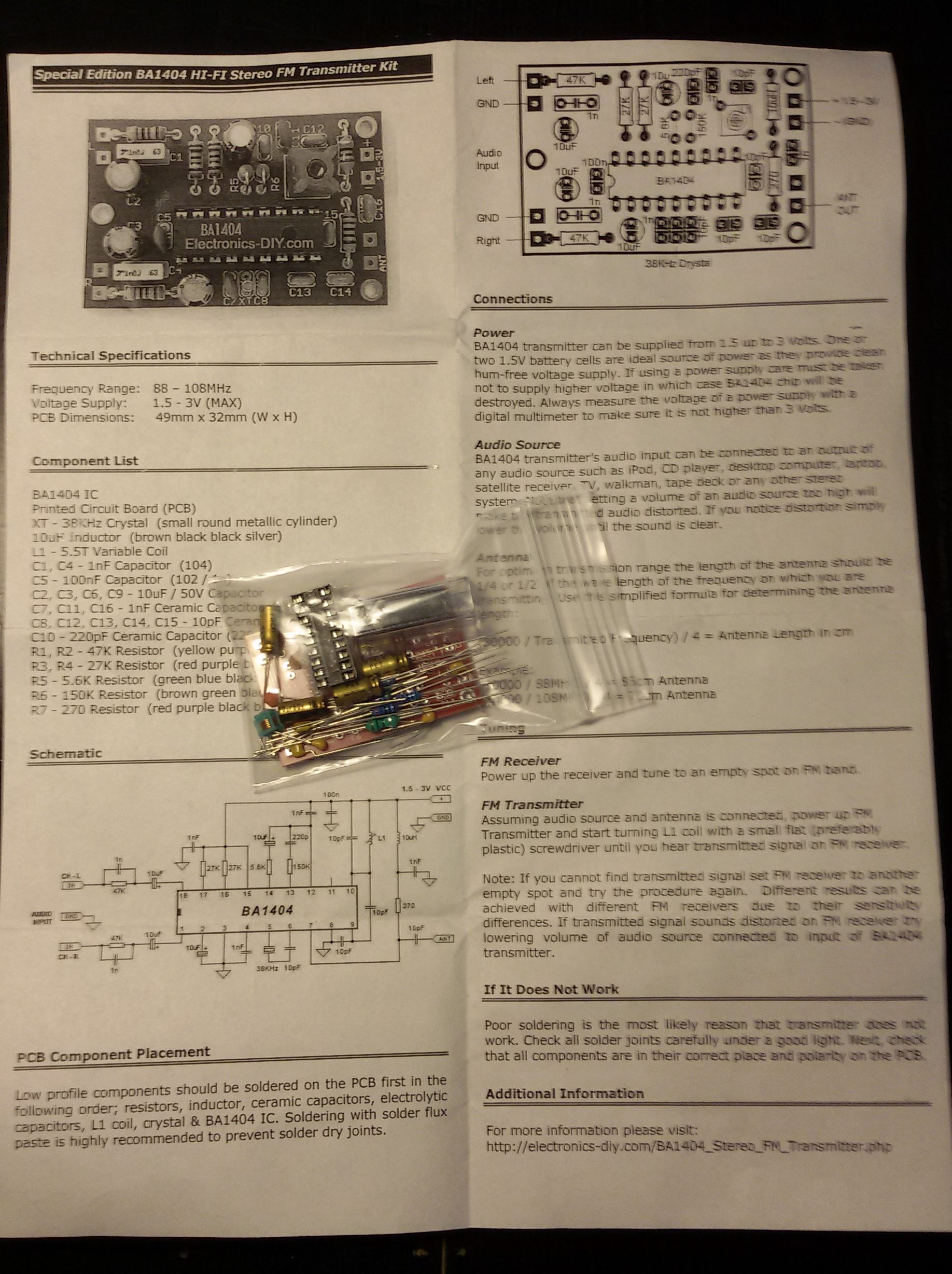

Recentemente sono rimasto piacevolmente stupito dalla facilità con cui si può costruire un trasmettitore FM Stereo con i circuiti integrati attuali . Ho acquistato il kit in fotografia e conto quanto prima di montarlo.Lo schema costruttivo del circuito di cui sopra è presente in questa pagina del sito http://electronics-diy.com/ nel quale sono presenti parecchi progetti interessanti. Dallo schema elettrico si vede subito che in ingresso sui canali L e R è presente un circuito di pre-enfasi RC formato da un condensatore da 1 nF e da un resistore da 47 kΩ, quindi con costante di tempo τ=47 μs, segno inequivocabile che il trasmettitore è indirizzato al mercato europeo dove la pre-enfasi in FM è di 50 μs.

τ = R.C = 0,000000001.47000 = 0.000047 s = 47 μs

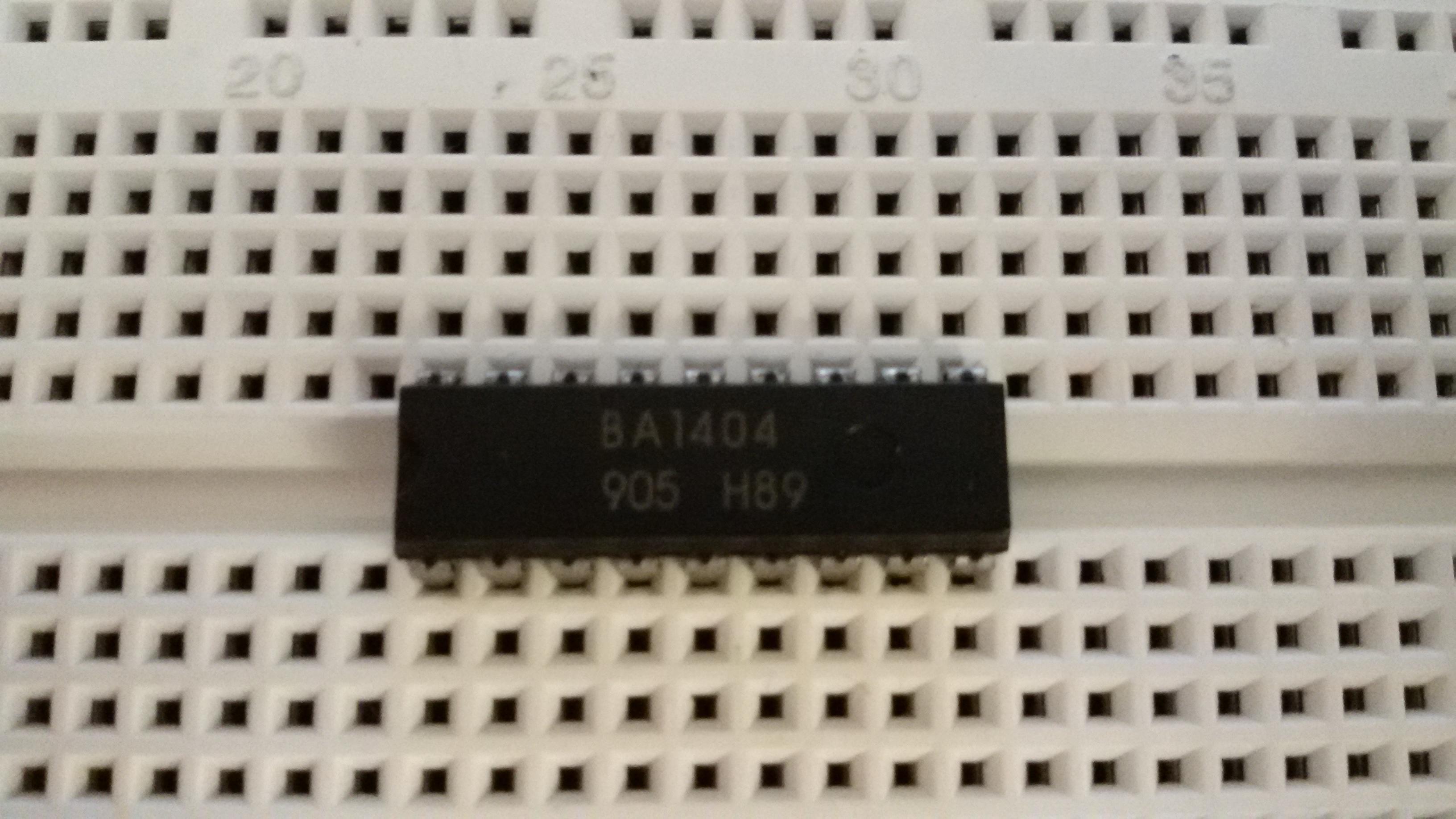

Al di là del montaggio del kit, cosa che farò sicuramente, mi piacerebbe costruire un trasmettitore basato sul circuito integrato BA1404 e quindi me ne sono procurati alcuni.

Tuttavia mi piacerebbe costruire un circuito tramite il quale sia possibile impostare e visualizzare facilmente la frequenza di trasmissione. Inoltre mi piacerebbe poter selezionare la pre-enfasi tra 0 μs, 50 μs e 75 μs. In merito alla pre-enfasi a 75 μs sono necessari un condensatore da 1 nF e un resistore da 75 kΩ.

τ = R.C = 0,000000001.75000 = 0.000075 s = 75 μs

Sarà quindi necessario un commutatore a 2 vie 3 posizioni per poter selezionare le varie pre-enfasi.
